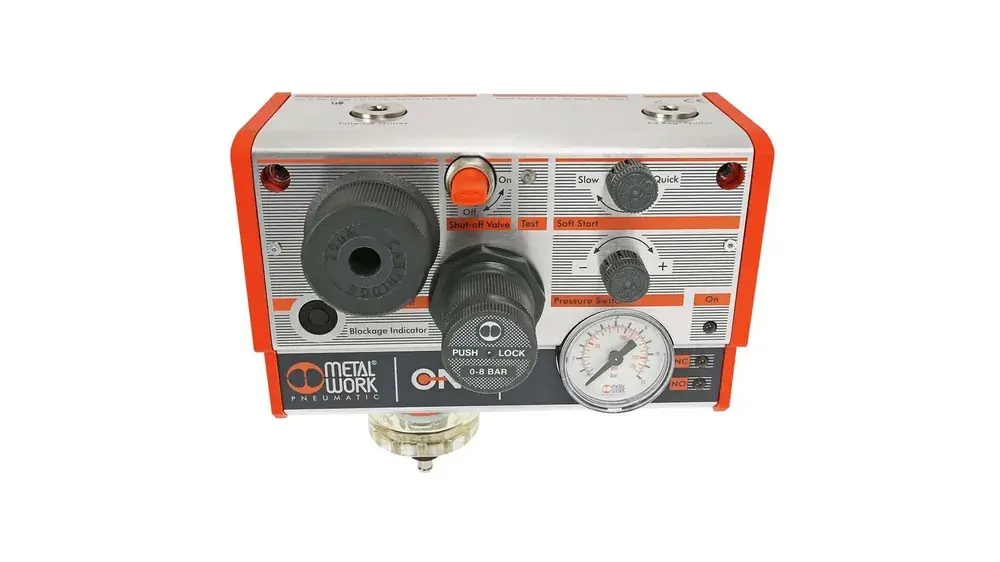

– ONE är luftberedningsenhet med en hög grad av integrering, som innehåller en rad pneumatiska funktioner
– innehåller en ventil med hög kapacitet som hanterar alla funktioner från reglering till avluftning
– signal igensatt filter
– automatisk dränering (typ RA): kondensatet töms automatiskt när en flottör inuti behållaren når en viss nivå
– ventiler V3V manuell och APR elstyrd
– med tryckvakt
– gänga (ingång) 1/4″
– gänga (utgång) 1/4″
– max. flöde vid 6,3 bar (tryckfall 0,5 bar) 2200 Nl/min
– max. flöde vid 6,3 bar (tryckfall 1 bar) 2400 Nl/min
– flöde avluftning vid 6 bar 1600 Nl/min
– 1/4″ flöde vid luftuttag (ej reglerad, filtrerad luft, tryckfall 1 bar) 1800 Nl/min
– media: tryckluft
– tryckområden 0,5 – 8 bar
– filtreringsgrad 20 micron
– max. ingångstryck 10 bar
– användningstemperatur -10…+50 °C
– skyddsklass IP65
– isoleringsklass F155
– inkopplingstid 100 % ED
– elektrisk kontakt M12x1,5 CEI IEC 60947-5-2
– effekt magnetventil 3 / 0,3 W
– spänning magnetventil 24 VDC ±10 %
– inställbart tryckintervall hos tryckvakt 0,5 – 10 bar
– hysteres hos tryckvakt (ej inställbart) 0,4 – 0,8 bar
– max. strömstyrka tryckvakt 0,5 A
– max. spänning tryckvakt 3 – 30 AC/DC
– kontakter tryckvakt: normalt öppen (NO) och normalt stängd (NC)
– antal omställningar 5 x 10
– panelmontage (max. tjocklek 10 mm): fram M5 x 75 skruv, bak M6 x 70 skruv (ingår i leveransen)
– monteringsläge horisontellt
– flödesriktning från vänster till höger
– vikt 1,15 – 1,25 kg (beroende på konfiguration)
